Установка камеры заднего вида на Mercedes Viano V447 и подключение к штатному монитору

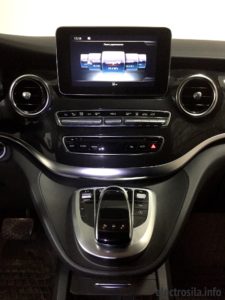

К нам в бокс приехал новый Mercedes Viano (V447) на установку монитора для задних пассажиров и подключение камеры заднего вида к штатному монитору. Несмотря на приличную комплектацию автомобиля, оснащенного самой последней на тот год версией мультимедийной системы Comand NTG5.0, камеры заднего вида с завода установлено не было.

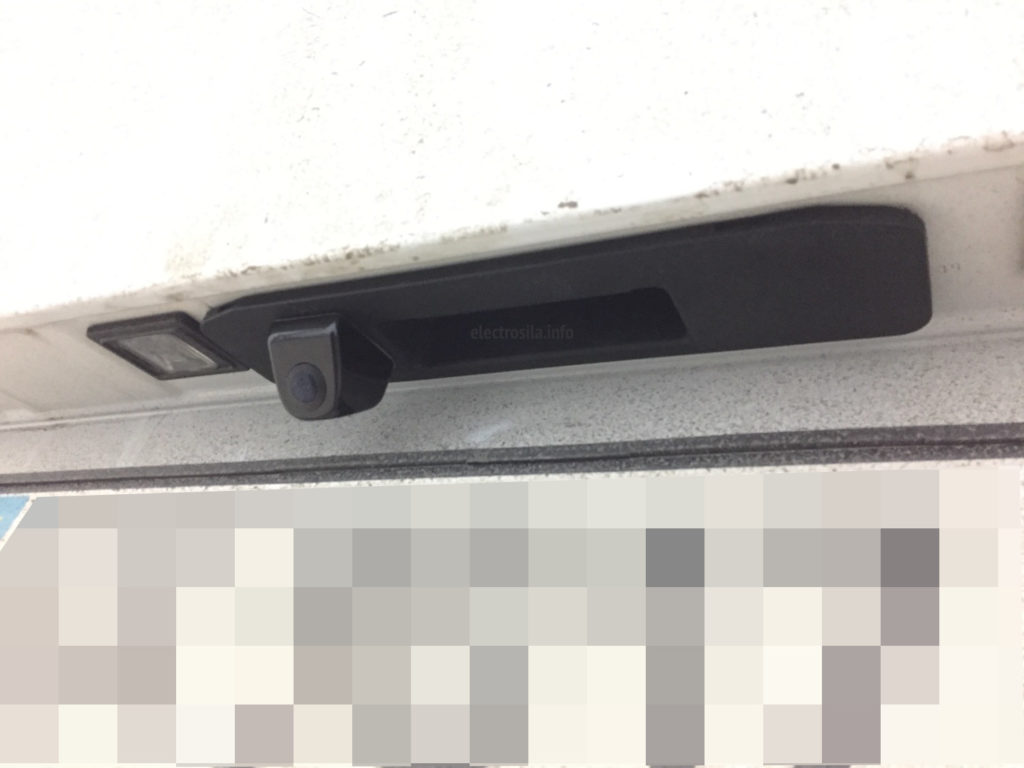

Универсальную камеру заднего вида мы установили в штатный корпус ручки открывания задней двери:

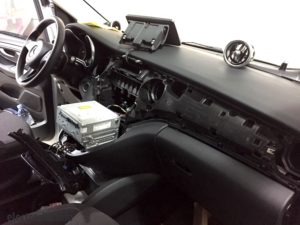

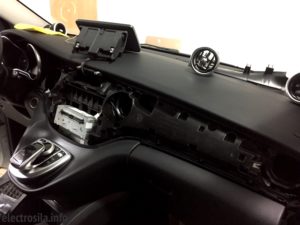

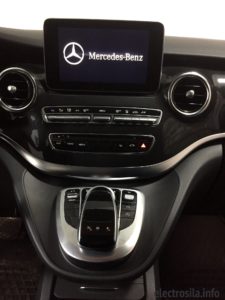

Для того чтобы подключить камеру заднего вида к штатному монитору Mercedes Comand NTG5.0 мы использовали видеоинтерфейс Connects2 CAM-MB2-AD. Для его установки необходимо разобрать приборную панель и получить доступ к центральному блоку мультимедийной системы.

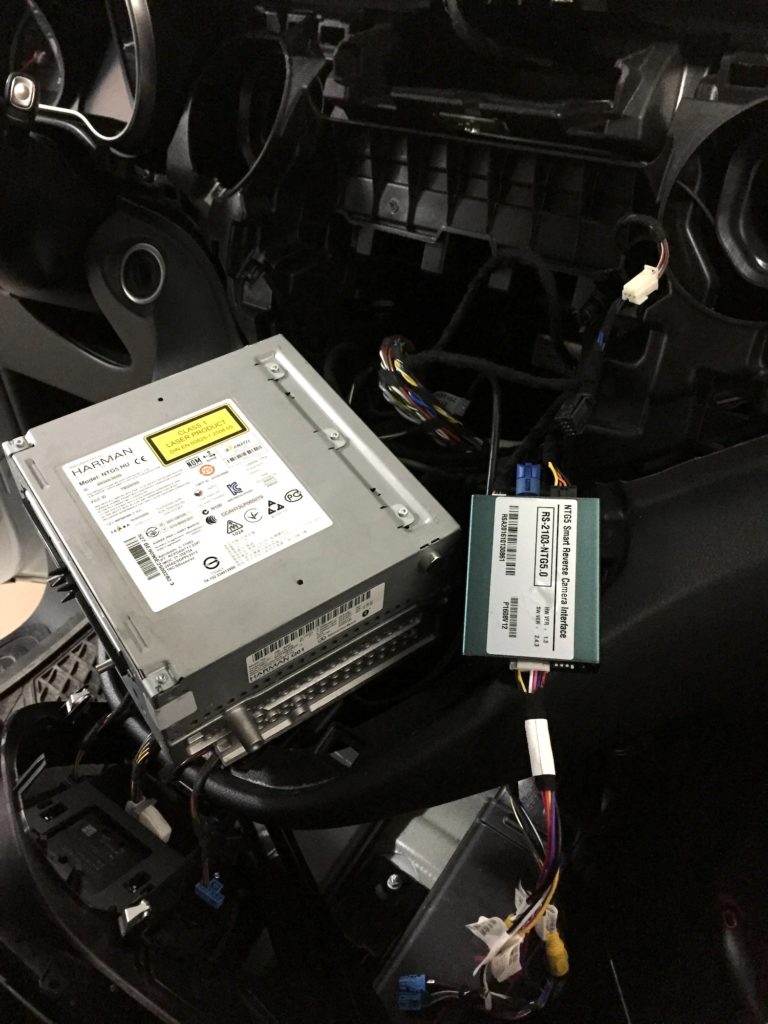

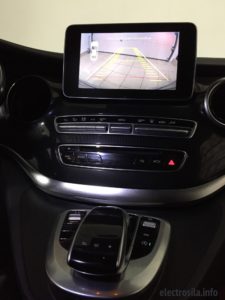

Видеоинтерфейс подключается в разрыв штатных разъемов магнитолы и штатного дисплея. Адаптер считывает информацию о включении заднего хода и положении руля из CAN-шины и кроме вывода изображения с камеры заднего вида на штатный экран, формирует динамические парковочные линии.

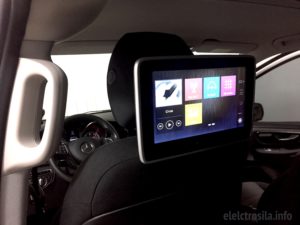

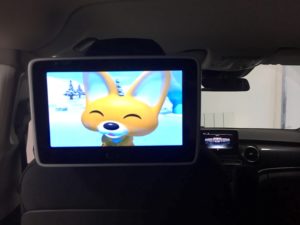

Кроме установки камеры заднего вида и подключения её к штатному монитору NTG5.0 мы выполнили на этом автомобиле еще и установку монитора на подголовник для задних пассажиров. Мы использовали уже полюбившийся нам Incar CDH-101BL, с размером экрана 10,1″. Монитор был установлен на универсальные крепления, провода спрятаны под обшивкой.

Записаться на установку камеры заднего вида, узнать об установке камер заднего вида в Киеве и о других наших услугах вы можете на нашем сайте
