CAN-BUS адаптер — незаменим при установке магнитолы!

магнитола с can busПрактически все современные автомобили имеют электронику, в основе своей архитектуры имеющую CAN-шину. С точки зрения производителя автомобиля шина CAN это очень полезная вещь, позволяющая гибко изменять функционал автомобиля без серьезных переделок электрооборудования. Например, чтобы добавить складывающееся зеркало со встроенным поворотником на машину традиционной архитектуры (без КАН-шины) необходимо протянуть от главного блока предохранителей провода на выключатель складывания зеркал, затем протянуть провода от выключателя в каждую дверь (левую и правую) и плюс провода от поворотников. Имеем в итоге кучу лишней меди и невозможность изменить комплектацию быстро (на конвеере). В случае автомобиля с платформой на CAN-шине просто добавляем новое зеркало, подключаем к дверному блоку, программируем что зеркало есть и должно складываться и мигать поворотником. Выключатель зеркала подключаем к центральному блоку и программируем что он есть. Ну это если очень просто объяснить 🙂

Смысл в том что CAN-шина это хорошо, и абсолютно все автомобили в самом ближайшем будущем будут иметь такую архитектуру. На данный момент все лидирующие европейские производители производят автомобили с CAN, к ним подтягиваются корейцы и японцы ну и американцы конечно.

На машинах на которых есть CAN-шина, чаще всего она используется и в магнитоле. Магнитола «узнает» из кан-шины такую информацию как состояние ключа зажигания, включена ли подсветка приборной панели, также из шины можно брать такую информацию как состояние ручного тормоза (на «ручнике» машина или нет), скорость автомобиля, для мультимедийных систем — включение заднего хода. Так как все эти сигналы содержатся в кан-шине то в разъеме магнитолы нет отдельного провода для каждого из сигналов а только провода питания и CAN-шины. Например:

распиновка магнитолы с кан шиной





«+UB»  — это +12В постоянный плюс

«CAN-FZG -»  — кан-шина (-)

«CAN-FZG +» — кан-шина (+)

нет ни провода от замка зажигания, ни подсветки.







Подключая нештатную магнитолу на такую машину, вы скорее всего возьмете ISO-переходник и подключите оба питания (постоянное и от ключа) магнитолы на постоянное питание. Подсветку вообще подключать не будете, и с первого взгляда вроде бы как все ОК. Но на самом деле нет, есть несколько проблем.

При подключении магнитолы без КАН-адаптера будут следующие проблемы:

  • Каждый раз когда вы выходите из машины вам необходимо выключать магнитолу кнопкой
  • Магнитола, подключенная на постоянное питание будет разряжать аккумулятор даже в выключенном состоянии!
  • У некоторых магнитол постоянно горит подсветка кнопок
  • Если не подключить сигнал от подсветки приборов то экран магнитолы не будет уменьшать яркость ночью — это отвлекает от вождения
  • Провод для включения входа камеры заднего вида придется тянуть от задних фонарей, это неудобно а на некоторых машинах (с импульсным контролем сгоревшей лампочки) так просто к фонарю и не подключишься
  • Грамотно подключится к «ручнику» не так просто (хотя мало кто это делает 🙂 )

Из всего перечисленного действительно серьезной проблемой является конечно же разрядка аккумулятора вследствие того что магнитола должным образом не «засыпает» если её просто выключить кнопкой. Поэтому существует упрощенный, недорогой по цене CAN-BUS адаптер для магнитолы, который выдает из кан шины только сигнал ACC:

Универсальный CAN-BUS адаптер для магнитолы:

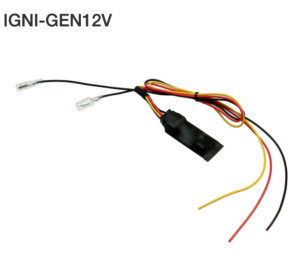

универсальный can bus адаптер для магнитолы



Connects2 IGNI-GEN12V

Этот простой кан адаптер подключается к большинству автомобилей с CAN-шиной и выдает сигнал ACC для подключения магнитолы. Его удобно использовать тогда когда вам просто нужно решить проблему разрядки аккумулятора из-за неправильно подключенной магнитолы.

Версия для использования на грузовых автомобилях с бортовой сетью с напряжением 24В называется Connects2 IGNI-GEN24V

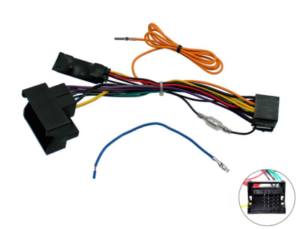

Штатный CAN-BUS адаптер для магнитолы:

штатный can-bus адаптер для магнитолы



выбрать CAN-BUS адаптер по модели авто (ссылка)

Штатный кан-адаптер предназначен для конкретной модели автомобиля, комплектуется с одной стороны штатным разъемом для подключения к проводке автомобиля, с другой стороны стандартным ISO-разъемом для подключения магнитолы. Бывает два варианта таких can-bus адаптеров для магнитолы, первый (серия Essentials) дешевле, выдает только сигнал ACC и в принципе по функционалу не отличается от IGNI-GEN12V.



Серия CAN-BUS адаптеров Professional может больше:

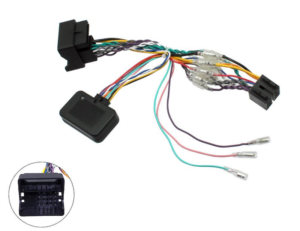

канбас адаптер для магнитолы



Помимо сигнала ACC для подключения магнитолы такой адаптер выдает сигналы (в зависимости от модели авто): Подсветка (+12В), Задний ход (+12В), Ручник (земля), Импульс скорости (отрицательный импульс, зависящий от скорости автомобиля)

Конечно же, с таким адаптером подключение будет еще более простым и надежным, однако он и стоит дороже.







Список штатных CAN-BUS адаптеров для магнитолы и поддерживаемых автомобилей:



Alfa Romeo:

Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-AR1 ACC +12V 159 (2006-2011), Brera (2007-2010),

Giulietta (2010-2014), Mito (2008-2014)



переходник для магнитолы alfa romeo
CTHUP-AR01  ACC +12V, ручник, подсветка,

задний ход, импульс скорости

Audi:

Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-AU1 ACC +12V A2 (2004-2005), A3 (2003-2013), A4 (2005-2015)

A6 (2004-2011), TT (2003-2013)

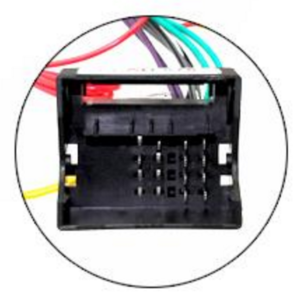

переходник магнитолы Audi
CTHUP-AU01 ACC +12V, ручник, подсветка,

задний ход, импульс скорости

BMW:

Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-BM1 ACC +12V 1-Series E87 (2004-2013), 3-Series E90 (2005-2012),

5-Series E60 (2004-2010), 7-Series E65 (2002-2008),

Mini (2005->), X3 (2005->), Z4 E89 (2009->)

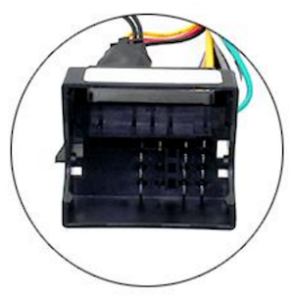

переходник магнитолы для BMW
CTHUP-BM01 ACC +12V, ручник, подсветка,

задний ход, импульс скорости

Chevrolet:

Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-CV1 ACC +12V Camaro (2009->), Cruze (2009-2015), Equinox (2009->),

Orlando (2011->), Tacuma (2003-2008)

переходник для магнитолы на Chevrolet

Chrysler:

Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-CH1  ACC +12V 300C (2008->), Aspen (2008-2009),

Grand Voyager (2008->), Sebring (2007-2010),

Voyager (2008->), Town & Country (2008->)

chrysler
CTHUP-CH01  ACC +12V, ручник, подсветка,

задний ход, импульс скорости

Citroen:

Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-CT1  ACC +12V Berlingo (2008>), C2 (2006>),C3 (2006>),

C3 Picasso (2009>), C4 (2006>),

C4 Picasso (2006>),

C5 (2005>), C6 (2004>),

C8 (2006>), DS3 (2009>),

DS4 (2010>), DS5 (2011>)

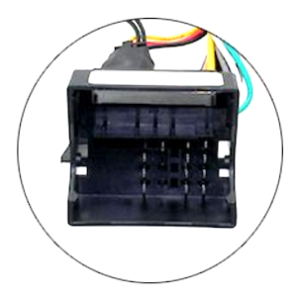

переходник магнитолы на Citroen
 CTHUP-CT01 ACC +12V, ручник, подсветка,

задний ход, импульс скорости

Dodge:

Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-DG01 ACC +12V Avenger (2007>), Caliber (2009>),

Charger (2008>),Charger (2008>),

Dakota (2008>), Durango (2008-2015),

Grand Caravan (2007-2015), Journey (2008>),

Magnum (2008>), Nitro (2008>), Ram (2008>)



 chrysler

Fiat:

Модель адаптера Функции Список моделей авто разъем магнитолы

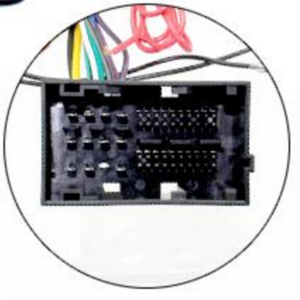

CTHUE-F1 ACC +12V Fiat 500L (2012>), Ducato (2014>) переходник магнитолы Fiat
CTHUP-FT01 ACC +12V, ручник, подсветка,

задний ход, импульс скорости

Fiat Bravo (2007>) ISO
CTHUP-FT02 ACC +12V, ручник, подсветка,

задний ход, импульс скорости

Grande Punto  (2007>), Boxer (2012>), Bravo (2007>), Doblo (2009>),

Ducato (2008-2014), Idea (2006>),

Qubo (2007>), 500 (2008>)

переходник магнитолы на Fiat
CTHUP-FT03 ACC +12V, ручник, подсветка,

задний ход, импульс скорости

Fiat Panda (2007>) переходник магнитолы на Fiat

Ford:

Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-FD1 ACC +12V

C-Max (2004-2011), Fiesta (2006-2008),

Focus (2005-2011), Fusion (2005>),

Galaxy (2006>),Mondeo (2004-2014),

S-Max (2005-2011), Transit (2005>),

Kuga (2008-2012),

Transit Connect (2004-2013)

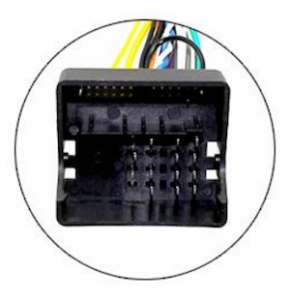

разъем магнитолы ford
CTHUP-FD01  ACC +12V, ручник, подсветка,

задний ход,

импульс скорости

 CTHUP-FD02 B-Max (2013>),C-Max (2011>), Ecosport (2013>),

Escape (2013>), Fiesta (2012>),

Focus (2011>), Kuga (2012>), Ranger (2012>),

Transit Connect (2013>),Transit Custom (2013>)



OEM (пока нет фото)

Jeep:

Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-JP1 ACC +12V Cherokee (2014>),

Grand Cherokee (2014>)

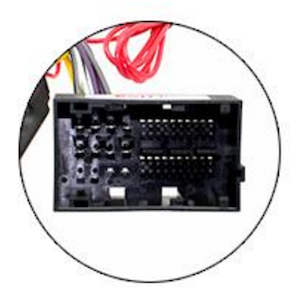

переходник для магнитолы jeep

Lancia:

Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUP-LA01 ACC +12V, ручник, подсветка,

задний ход,

импульс скорости

Lancia Delta (2009>)  переходник магнитолы Fiat

Land Rover:

Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUP-LR01 ACC +12V, ручник, подсветка,

задний ход,

импульс скорости

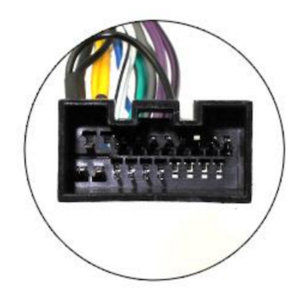

Land Rover Discovery (III) (2007>) переходник магнитолы для landrover

Mercedes:

Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-MC1 ACC +12V E-Class (2004-2009), SLK (2002>) переходник для магнитолы на mercedes
CTHUE-MC2 ACC +12V A-Class (2004>), B-Class (2004>)
C-Class (2004>), CL (2008>)
CLK (2004>), GL (2006-2012)
ML (2004-2011), R-Class (2006>)
Sprinter (2006>), Vito (2007>)
CTHUP-MC01 ACC +12V,

ручник, подсветка,

задний ход,

импульс скорости



A-Class W169 (2004-2013),

B-Class W245 (2004-2012),

C-Class W203 (2000-2007),

CLK W209 (2000>),

ML (2005-2011), R-Class W251 (2005>),

Sprinter (2006>), Viano (2004>),

Vito (2004>)

CTHUP-MC02 SLK R171 (2004-2011),

E-Class W211 (2002-2009)

CTHUP-MC03 A-Class W176 (2013>), B-Class W246 (2012>),

C-Class W204 (2008>), CLA (2013>),

GL X164 (2007- 2012)

Opel:

Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-VX1 ACC +12V Agila (2008-2015), Antara (2006>), Astra (2004-2009), Combo (2004>),

Corsa (2004-2014), GTC (2005>),

Meriva (2005-2010), Movano (2006>), Vectra (2004>),

Vivaro (2006>), Zafira (2005-2012)

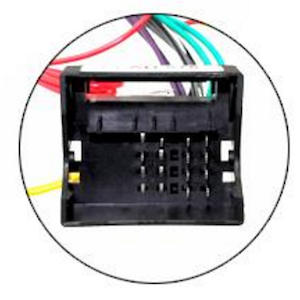

переходник для магнитолы на опель
CTHUP-VX01 ACC +12V,

ручник, подсветка,

задний ход,

импульс скорости

Agila (2004>), Antara (2006-2010), Astra (2004-2010), Corsa (2004-2013), Meriva (2007-2010),

Signum (2004>), Tigra (2005>), Vectra (2004>),

Vivaro (2011>), Zafira (2005-2012)

Peugeot:

Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-PE2 ACC +12V  207 (2004>) , 208 (2012>), 2007 (2008>),
2008 (2013>), 307 (2004-2007),
308 (2007>), 3008 (2004>),
407 (2004>), 508 (2011>),
5008 (2009>), 607 (2005>),
807 (2004>), Expert (2007>),
iON (2010>), Partner (2008>),
RCZ (2010>)

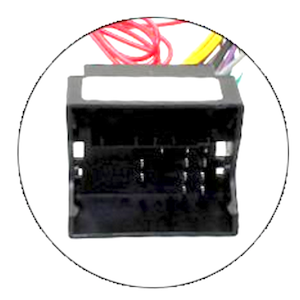

переходник для магнитолы peugeot
CTHUP-PE01 ACC +12V,

ручник, подсветка,

задний ход,

импульс скорости

207 (2006>), 208 (2012>), 307 (2005>),

3008 (2009>), 308 (2007>), 407 (2005>),

5008 (2009-2013), 607 (2004>),

807 (2005>), Bipper (2007>), Boxer (2008>),

Partner (2008>)

Seat:

Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-ST1 ACC +12V Alhambra (2006>),  Altea (2005>),

Cordoba (2005>), Exeo (2008>),

Ibiza (2008>), Mii (2011>), Toledo (2005>)

переходник для магнитолы на Сеат
CTHUP-ST01 ACC +12V,

ручник, подсветка,

задний ход,

импульс скорости

Altea (2005>), Exeo (2009>),

Ibiza (2008>), Leon (2005-2014),

Toledo (2005>)



Skoda:

Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-SK1 ACC +12V Fabia (2007-2010), Octavia (2004-2013),

Roomster (2006>), Superb (2006-2013),

Yeti (2009>)

 переходник для магнитолы на Skoda
CTHUP-SK01 ACC +12V,

ручник, подсветка,

задний ход,

импульс скорости

Fabia (2013>), Octavia (2008-2013),

Rapid (2010>), Superb (2004-2013),

Yeti (2010>)

Volvo:

Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUP-VL01 ACC +12V,

ручник, подсветка,

задний ход,

импульс скорости

Volvo S80 (2006>) OEM (пока нет фото)

Volkswagen:

Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-VW1 ACC +12V
Amarok 2010 >
Beetle 2011 >
Bora 2005 >
Caddy 2004  >
Caravelle 2009  >
EOS 2009  >
Fox 2005 >
Golf 2004 -2012
Jetta 2005  >
Multivan 2004 >
Passat 2005 -2014
Polo 2004 -2014
Scirocco 2008  >
Tiguan 2007 -2015
Touareg 2002  >
Touran 2004 >
Transporter 2005  >
UP! 2011  >
Vento 2009  >
 переходник для магнитолы volkswagen
CTHUP-VW01 ACC +12V,

ручник, подсветка,

задний ход,

импульс скорости

Amarok 2011 >
Beetle 2012 >
EOS 2006 >
Golf 2004 -2012
Jetta 2004 >
Passat 2004 -2014
Polo 2004 -2014
Scirocco 2008  >
Sharan 2010  >
Suran 2009  >
Tiguan 2007 -2015
Touareg 2004  >
Touran 2004  >
Transporter 2005  >
 переходник для магнитолы volkswagen
