Система кругового огляду для Opel Vivaro 2017 року
До нас у студію заїхав мікроавтобус Opel Vivaro 2017 року на цілий комплекс робіт – необхідно було замінити штатну магнітолу із збереженням керування з кнопок на кермі, замінити штатні динаміки, зробити базову шумоізоляцію дверей, але найголовніше – встановити та налаштувати систему кругового огляду.
Заміна штатних магнітол та встановлення динаміків із шумоізоляцією для нас повсякденна робота, по якій є багато прикладів у нашому блозі, тому в цій статті більше уваги приділимо системі кругового огляду.
Але кілька слів про магнітолі та динаміки скажемо. По-перше, міняти заводську автомагнітолу в цьому мікроавтобусі потрібно було в будь-якому випадку – потрібен був екран, куди виводилася б картинка з чотирьох камер системи кругового огляду. Власник Opel Vivaro 2017 року вибрав топову магнітолу на Андроїд Incar AHR-9180.
Для монтажу автомагнітоли Incar в панель приладів Opel Vivaro 2017 року ми використовували перехідну рамку CARAV 11-642
Для того, щоб новою магнітолою Incar можна було керувати з кнопок на кермі (в даному автомобілі з джойстика під кермом), ми використовували адаптер кнопок на кермі для Opel Vivaro Connects2 CTSVX007.2
Заводські “картонні” динаміки замінили на базовий комплект Hertz DSK 165.3. Для монтажу у двері Opel Vivaro використовували професійні штатні проставки під динаміки Connects2 CT25RT06.
А тепер про головне. Система кругового огляду була обрана універсальна (Gazer) – ви можете таку встановити і у свій автомобіль. Система має в комплекті чотири камери, блок та пульт. Дві камери встановлюються в бічні дзеркала, фронтальна камера та камера заднього виду встановлюються в тих місцях, які забезпечать максимально якісний огляд, а також усі чотири камери повинні адекватно “склеюватися” блоком, щоб підсумкова картинка зверху вийшла цілісною. Забігаючи наперед, у ході налаштування нам довелося змінювати кут для бічних камер, щоб був огляд по всьому периметру автомобіля.
Для встановлення бічних камер розбирали дзеркала бічного огляду:

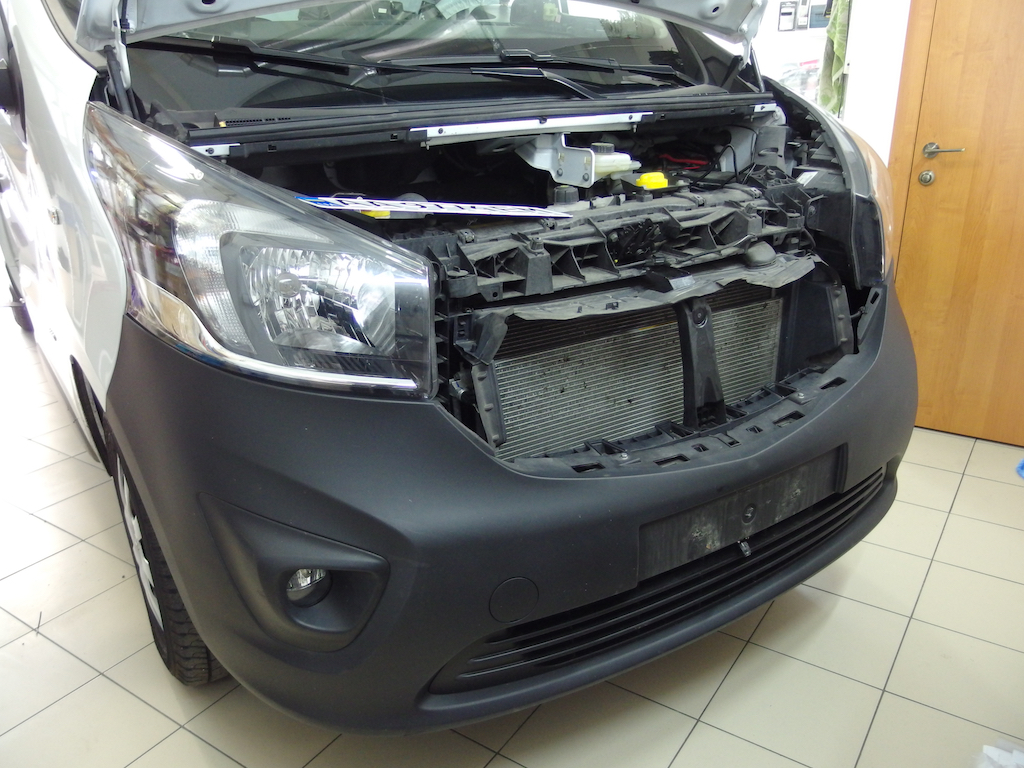

Фронтальна камера та камера заднього виду – процес монтажу та результат:
Найважливіший пункт встановлення системи кругового огляду – це її налаштування. Для грамотного налаштування системи кругового огляду Gazer потрібні калібрувальні мати (дана система має функцію автоматичного калібрування). Весь процес налаштування зайняв півдня:
І невелике відео про те, як працює система кругового огляду в автомобілі Opel Vivaro 2017:
